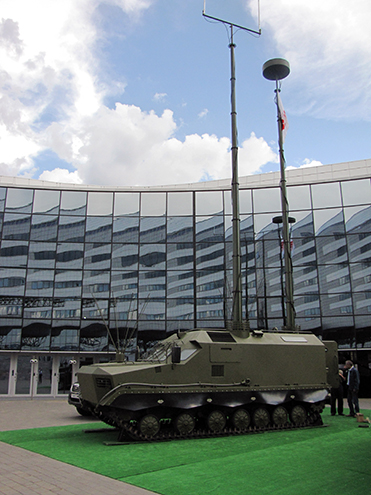

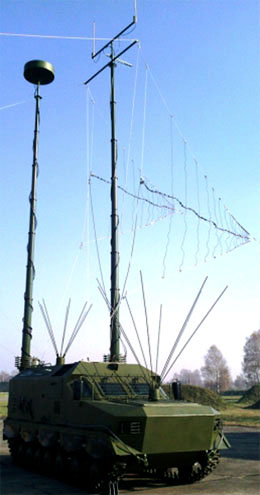

Станция помех УКВ радиосвязи «Гроза-2»

Станция помех УКВ радиосвязи «Гроза-2»

Назначение

Предназначена для поиска, обнаружения и радиоподавления линий радиосвязи УКВ диапазона, работающих на фиксированных частотах и в режимах адаптивной и программной перестройки рабочей частоты (АПРЧ и ППРЧ).

Состав изделия
  • высокоскоростной обнаружитель — пеленгатор с широкодиапазонной пятиэлементной антенной;
  • трехканальный передатчик помех высокой мощности с двумя комплектами антенн:
    для работы на стоянке и для работы в движении;
  • два автоматизированных рабочих места операторов: радиоразведки и радиопомех;
  • два комплекта аппаратуры связи: для связи с сопряженной станцией и пунктом управления.

Тактико-технические характеристики

Параметры

Значение
Рабочий диапазон частот радиоразведки 30 - 512 МГц
Рабочий диапазон частот радиоподавления
30 - 512 МГц

Дальность обнаружения ИРИ

при работе в движении
до 10 км
при работе на стоянке
до 30 км

Инструментальная точность пеленгования (СКО), град
 не более 8
Метод местоопределения источников радиоизлучений при работе в сопряженной паре
угломерный
Обнаружение и пеленгование сигналов с ППРЧ
до 1000 скачков в секунду
Радиоподавление линий связи с ППРЧ
до 500 скачков в секунду

Выходная мощность передатчика

30 - 50 и 90 - 160 МГц
не менее 1000 Вт
50 - 90 и 160 - 290 МГц
не менее 1000 Вт
290 - 512 МГц
не менее 1000 Вт

Время развертывания:

для работы в движении 1 мин
для работы на стоянке
10 мин

Электропитание
380 В , 50 Гц
Срок эксплуатации
не менее 10 лет
Время наработки на отказ
не менее 900 часов
Экипаж
4 человека

Достоинства

  • работа на стоянке и в движении;
  • широкий рабочий диапазон частот радиоразведки и радиоподавления;
  • обнаружение и радиоподавление источников радиоизлучений на наземных и воздушных объектах;
  • обнаружение, пеленгование и местоопределение источников радиоизлучений в режиме ППРЧ:
  • • со скоростью до 1000 скачков в секунду, радиоподавление линий связи в режиме ППРЧ
    • со скоростью до 500 скачков в секунду;
  • высокая мощность литер радиопередатчика;
  • одновременное радиоподавление до 12 линий радиосвязи на фиксированных частотах;
  • малое время развертывания и свертывания станции благодаря применению быстроразвертываемых антенно-мачтовых устройств.
