Модернизация самолета Су-25

Модернизация самолета Су-25

Модернизация самолета Су-25

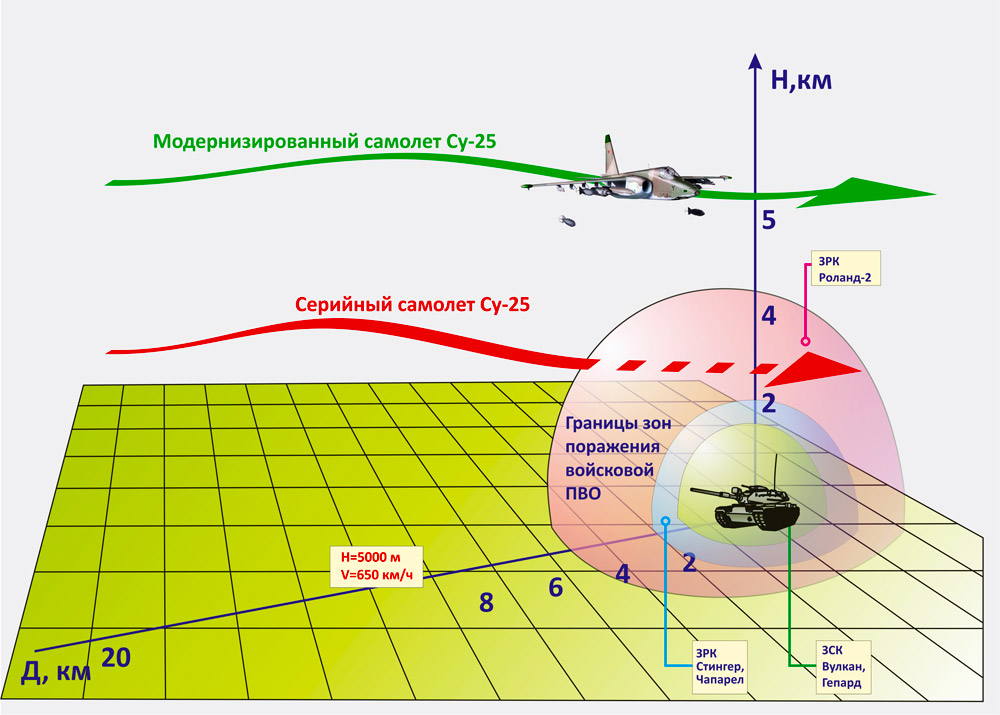

Цель модернизации самолета Су-25:

  • Повышение боевой эффективности авиатехники по уничтожению наземных и воздушных целей за счёт глубокой модернизации прицельного комплекса, введения новых режимов его работы и применения ракет Р-73 и НРС С-13.
  • Расширение боевых возможностей самолета по круглосуточному и всепогодному ведению боевых действий высокой интенсивности, круга решаемых боевых задач по предназначению за счёт использования современных средств спутниковой навигации, новых режимов навигации и принципиально нового программного обеспечения прицельно-навигационных комплексов.

РАСШИРЕНИЕ НОМЕНКЛАТУРЫ ПРИМЕНЯЕМЫХ АВИАЦИОННЫХ СРЕДСТВ ПОРАЖЕНИЯ

Самолет дорабатывается под установку и применение новых видов АСП, а так же размещение нового оборудования в технических отсеках.


МОДЕРНИЗАЦИЯ ИНФОРМАЦИОННО-УПРАВЛЯЮЩЕГО ПОЛЯ КАБИНЫ

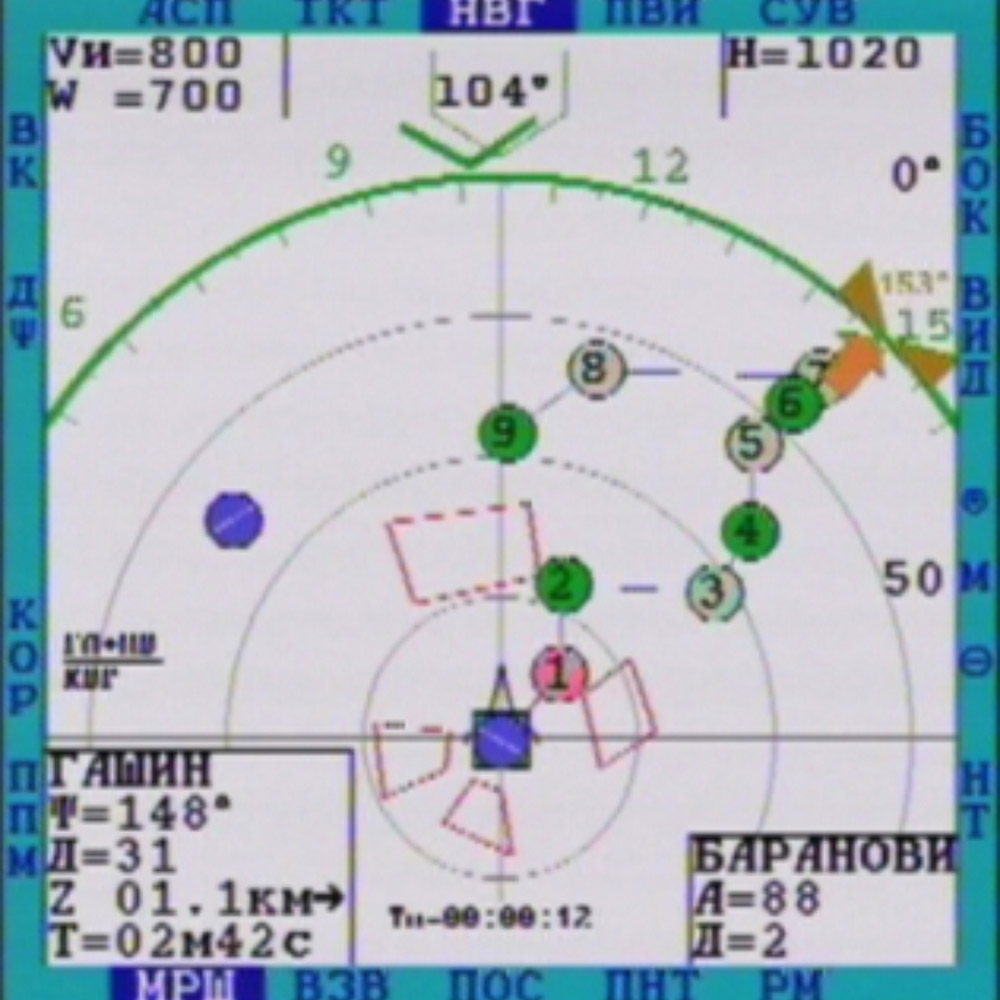

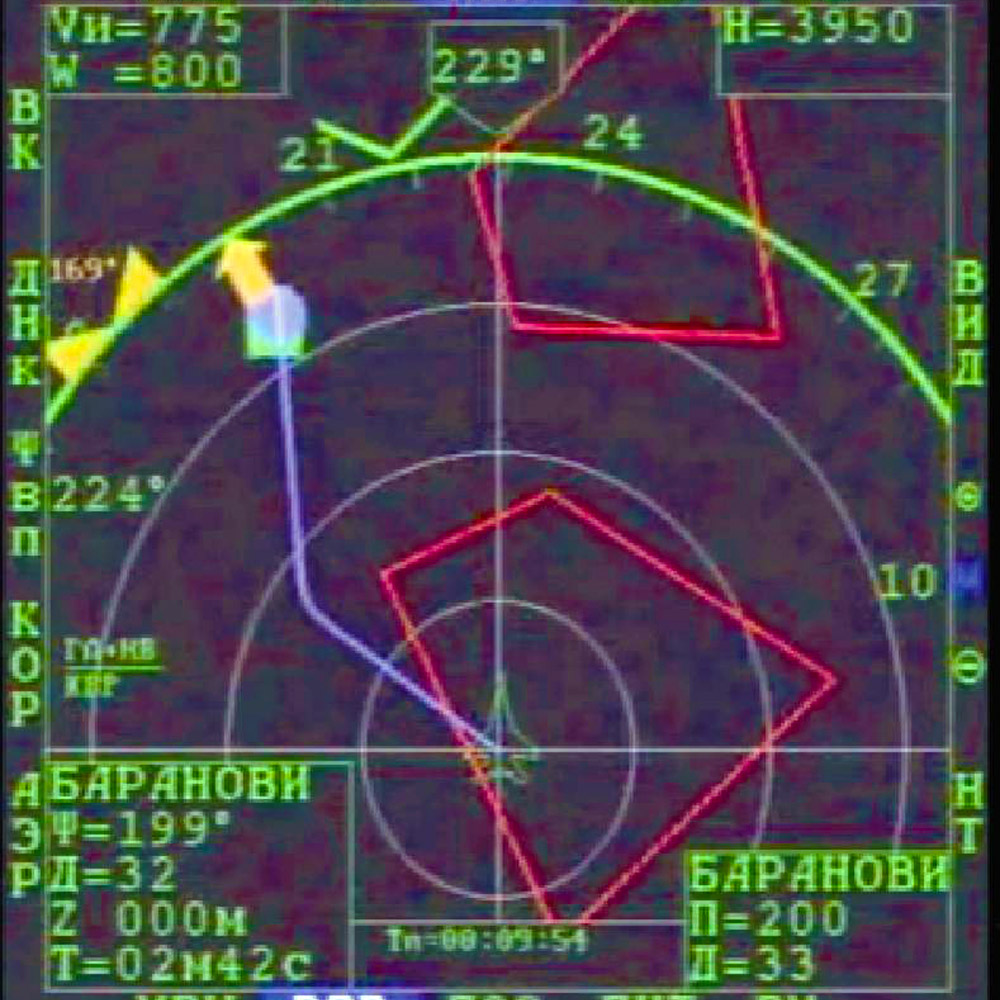

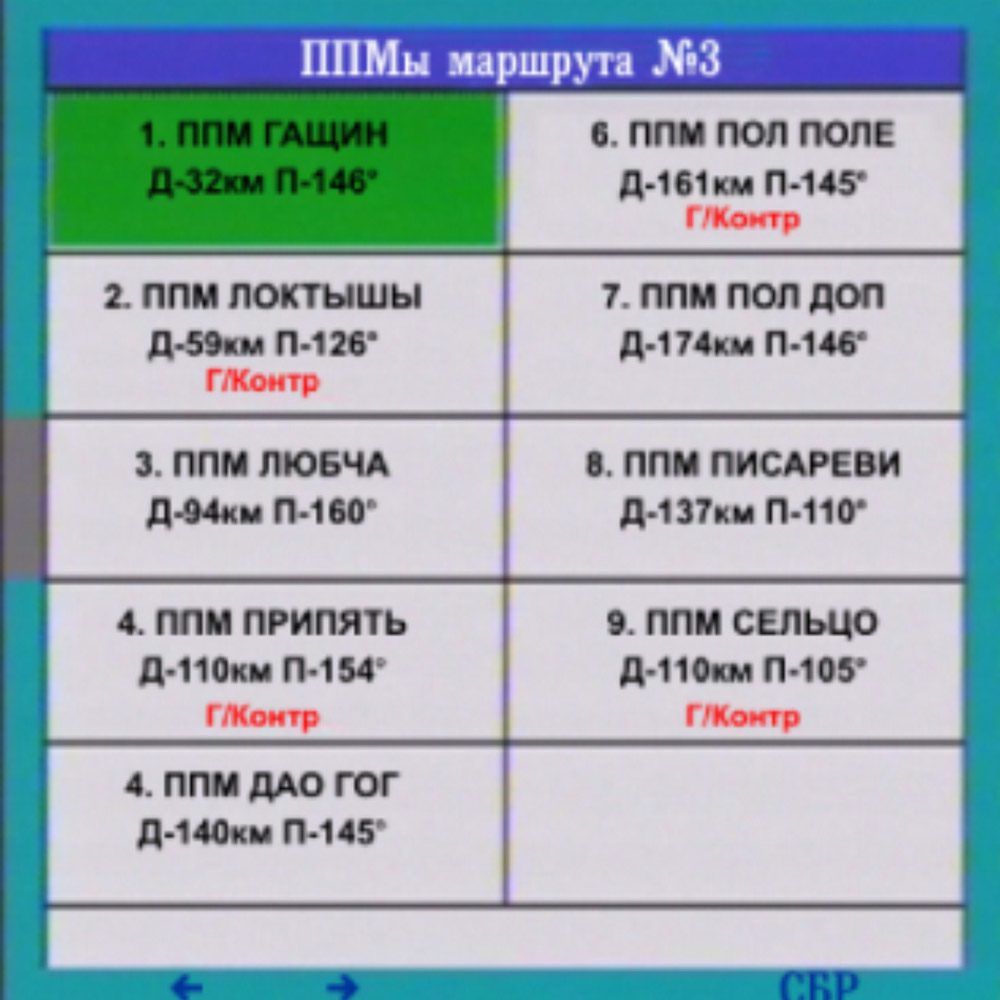

Система отображения информации СОИ предназначена для сбора и отображения пилотажно-навигационной, тактической и прицельной информации. СОИ включает в себя:

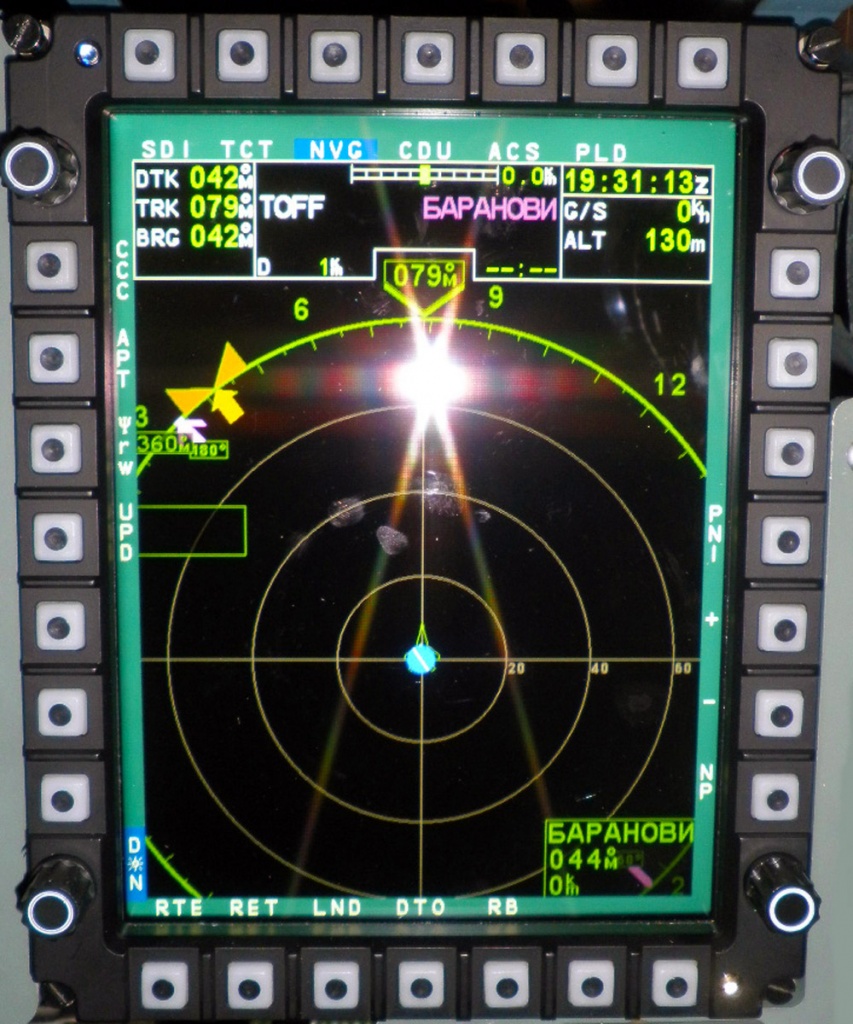

  • 2 цветных ЖК-индикатора (МФИ) с кнопочным обрамлением;

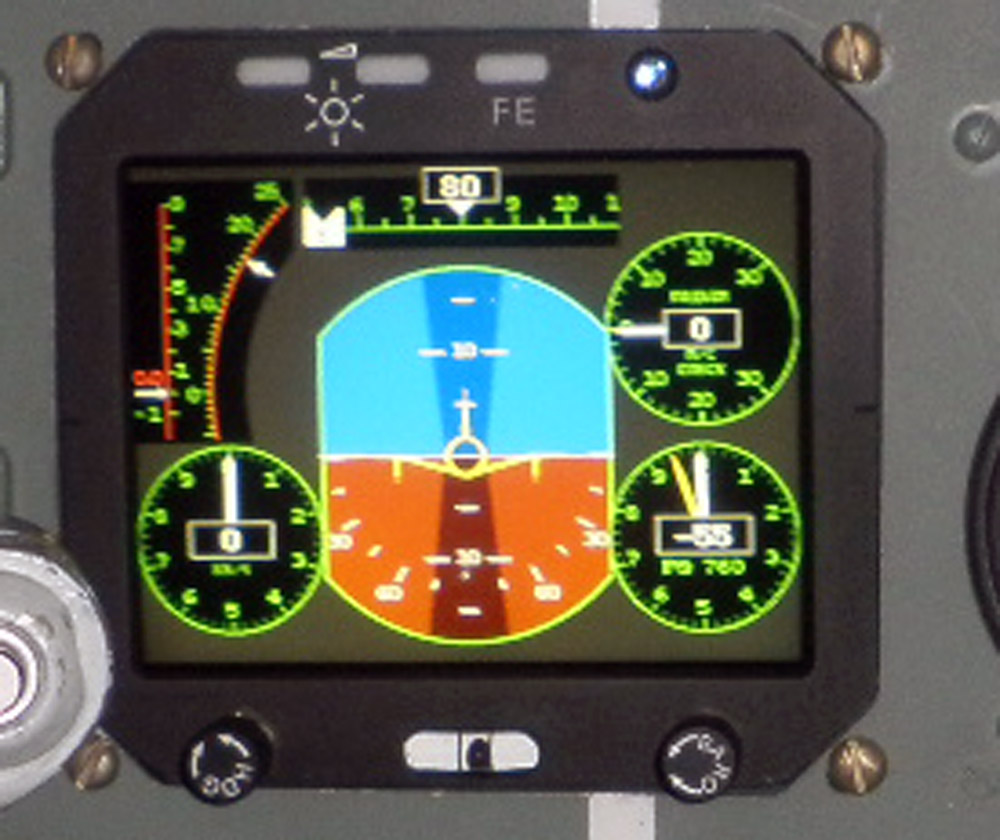

  • резервный прибор ИРП для обеспечения резервного отображения тангажа, крена и курса, скорости, высоты и вертикальной скорости.

Для применения расширенной номенклатуры вооружения и реализации новых режимов боевого применения на самолете дорабатывается штатный авиационный стрелковый прицел АСП-17БЦ.

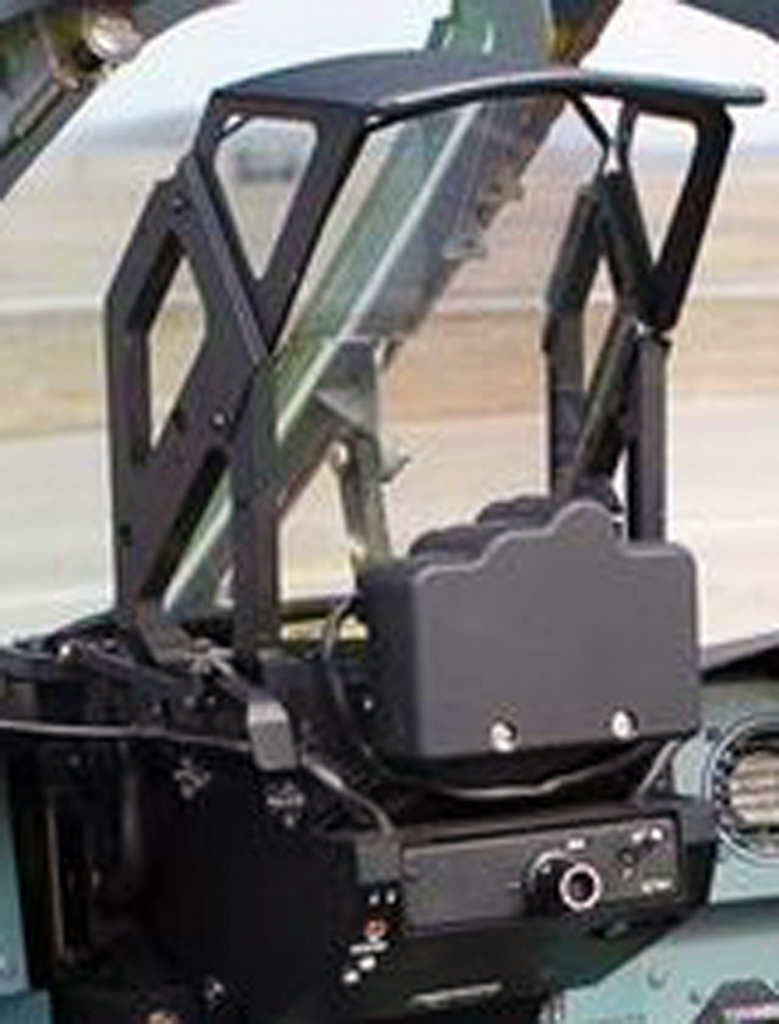

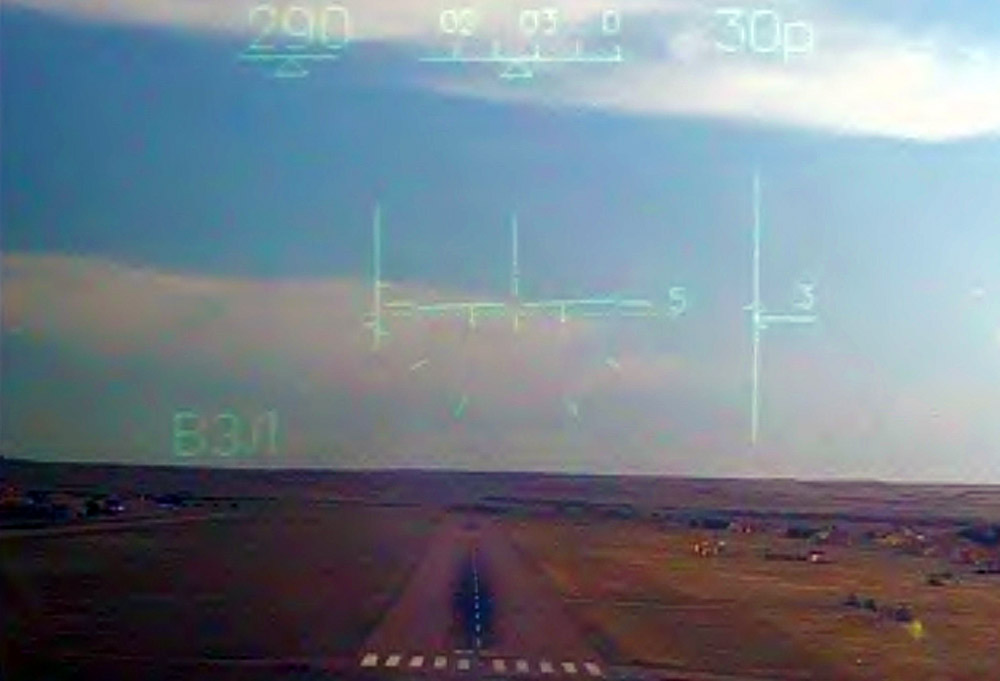

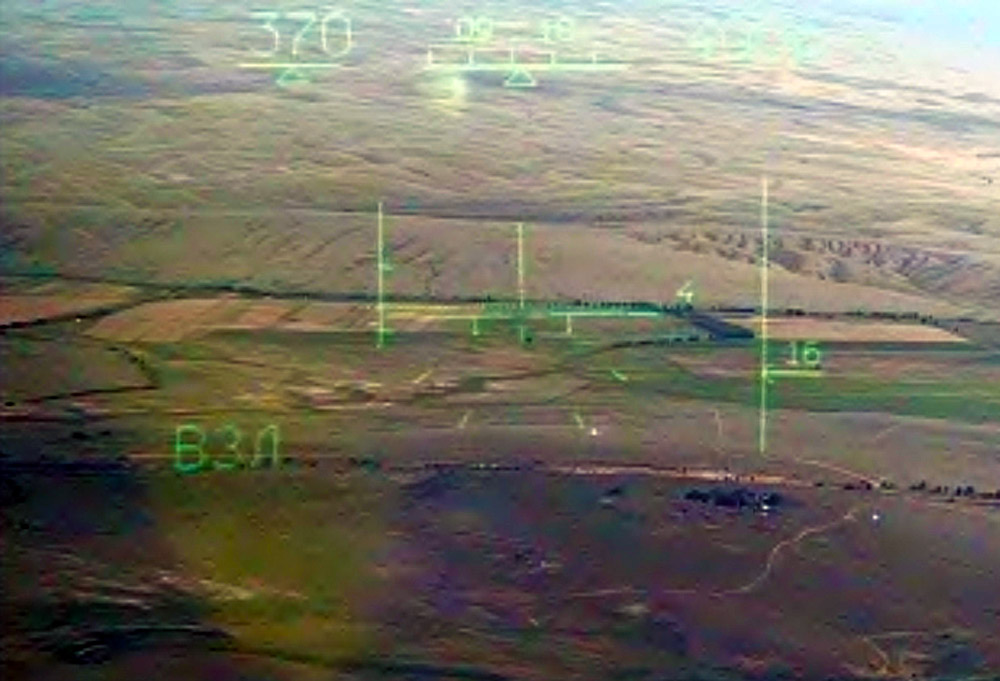

Установка индикатора ИЛС вместо визирной головки С-17ВГ обеспечивает отображение летчику пилотажно-навигационной и прицельной информации (шкалы курса, крена и тангажа; прицельной информации; курсоглиссадных планок; навигационной информации (заданного курса, дальности до ППМ, высоты).










УСТАНОВКА СПУТНИКОВОЙ НАВИГАЦИОННОЙ СИСТЕМЫ ТИПА СНС

Система СНС представляет собой 14 канальный приемник, работающий по сигналам спутниковых навигационных систем ГЛОНАСС (Россия) и GPS NAVSTAR (США), используя С/А и ПТ коды на несущей частоте L1. Система СНС предназначена для определения текущих значений координат летательного аппарата (широты, долготы, высоты), вектора скорости, а также текущего времени по сигналам СНС ГЛОНАСС и GPS NAVSTAR в любой точке земного шара, в любой момент времени и независимо от метеоусловий.



 УСТАНОВКА ИНЕРЦИАЛЬНОЙ НАВИГАЦИОННОЙ СИСТЕМЫ ЛИНС

ЛИНС — малогабаритная бесплатформенная навигационная система, построенная на базе кольцевых лазерных гироскопов (КЛГ) и маятниковых акселерометров.
Инерциальная навигационная система обеспечивает автоматическое измерение 3D параметров движения (положения, скорости, курса и т.д.). Выдача этих данных в режиме реального времени в автономном (чисто инерциальном) режиме работы, а также с коррекцией от СНС приемника.





























УСТАНОВКА СИСТЕМЫ ВИДЕОРЕГИСТРАЦИИ

Система видеорегистрации предназначена для регистрации в полете видео и аудио информации с целью проведения объективного контроля и послеполетного анализа.













УСТАНОВКА СИСТЕМЫ КОНТРОЛЯ И РЕГИСТРАЦИИ ПОЛЕТНОЙ ИНФОРМАЦИИ БУР

Система контроля и регистрации полетной информации БУР предназначена для контроля, регистрации и накопления информации о состоянии силовых установок (СУ) и бортовых систем самолёта.
Для считывания и обработки информации проведения экспресс-анализа регистрируемых в полете параметров в их визуализации используется наземный программный комплекс «Двина-М».



УСТАНОВКА БОРТОВОГО КОМПЛЕКСА СВЯЗИ БКС


Бортовой комплекс связи БКС предназначен для обеспечения помехозащищенной открытой и защищенной телефонной и телекодовой радиосвязи при взаимодействии с другими летательными аппаратами и с наземными пунктами управления.






АРТЗ «САТЕЛЛИТ» - БОРТОВАЯ АППАРАТУРА ИНДИВИДУАЛЬНОЙ РАДИОТЕХНИЧЕСКОЙ ЗАЩИТЫ ЛЕТАТЕЛЬНОГО АППАРАТА

 Аппаратура индивидуальной радиотехнической защиты (АРТЗ) "Сателлит" предназначена для обеспечения индивидуальной радиотехнической защиты летательных аппаратов всех типов от огневого поражения высокоточным радиоуправляемым оружием авиационных ракетных комплексов перехвата (АРКП) и зенитных ракетных комплексов (ЗРК) противника.
